Sıvı Kapanımı ve Cevher Mikroskobisi-Petrografisi Laboratuvarı


Sorumlu: Prof.Dr. Tolga OYMAN
Telefon: +90 232 3017334

Sıvı Kapanımı (mikrotermometrik) çalışmaları maden yatakları ile ilgili araştırma/arama faaliyetleri için toplanan veri setinin önemli ve değerli bir bileşenidir. Bu çalışmalar esas olarak hedef bölgeden toplanan cevher/kayaç oluşturan mineraller üzerinde yapılan ısıtma / dondurma deneylerine odaklanır.  Elde edilen veriler ana olarak, cevher getiren akışkanların doğasını, evrimini ve çalışılan maden yatağının kökenini anlamada kullanılır.

Sıvı Kapanım ve Cevher Mikroskopisi-Petrografisi Laboratuvarı’nın genel görünümü.



Laboratuarımızda bu mikrotermometri çalışmaları, 50X objektif’e sahip Leica DM LP mikroskop üzerine monte edilmiş Linkam THMSG600 model ısıtma/soğutma tablasından oluşan bir sistemle gerçekleştirilmektedir (Şekil 2).  Linkam THMSG600 model tabla bugün en çok kullanılan ısıtma/soğutma tablasıdır.  THMS600 yüksek ısıtma/soğutma oranları ve 0.1°C hassasiyet ve duraylılık gerektiren birçok uygulamada kullanılmaktadır. THMS600,  600°C ye kadar ısıtma ve -196°C ye kadar dondurma işlemleri için uygun bir tabladır.  Tabla TMS94 programlanabilen kontrol ünitesine bağlıdır. Sıvı kapanımlarına ait dijital imajlar PixeLink PL-A662 dijital kamera ile görüntülenmektedir.





Laboratuarımızda bu mikrotermometri çalışmaları, 50X objektif’e sahip Leica DM LP mikroskop üzerine monte edilmiş Linkam THMSG600 model ısıtma/soğutma tablasından oluşan bir sistemle gerçekleştirilmektedir (Şekil 2).  Linkam THMSG600 model tabla bugün en çok kullanılan ısıtma/soğutma tablasıdır.  THMS600 yüksek ısıtma/soğutma oranları ve 0.1°C hassasiyet ve duraylılık gerektiren birçok uygulamada kullanılmaktadır. THMS600,  600°C ye kadar ısıtma ve -196°C ye kadar dondurma işlemleri için uygun bir tabladır.  Tabla TMS94 programlanabilen kontrol ünitesine bağlıdır. Sıvı kapanımlarına ait dijital imajlar PixeLink PL-A662 dijital kamera ile görüntülenmektedir.

Laboratuvarımızda iki yüzü parlatılmış sıvı kapanım kesitleri, Sturers RotoPol-35 ve bağlantılı PdM-Force-20 ünitelerinden oluşan aşındırma-parlatma sistemi ile hazırlanmaktadır. RotoPol-35 300 mm çapında diskler için tasarlanmış güçlü bir aşındırma ve parlatma makinesidir. 40 ile 600 rpm arasında ayarlanabilen hız aralığında aşındırma ve parlatma işlemleri için ideal bir makinedir.

İki yüzü parlatılmış sıvı kapanım kesitlerini hazırlamak için kullanılan RotoPol-35/PdM-Force-20 aşındırma-parlatma sistemi.



Laboratuvarımızda ayrıca cevher ve kayaçlar üzerinde yürütülecek petrografik çalışmalar için iki adet üstten ve alttan aydınlatmalı mikroskop bulunmaktadır. İnce ve parlak kesit incelemelerinde Leica DM2500P (Leica DFC290 dijital kamerası ile)  ve Nikon E400POL (Nikon coolpix995 dijital kamerası ile) mikroskopları kullanılmaktadır. Cevher mineralojisi ve petrografisi incelemelerinde kullanılan parlak kesitler değişik hızlarda ayarlanabilen (40-600 rpm aralığında10 rpm arttırılarak), 200 mm çapında diski olan Struers TegraPol-15 aşındırma/parlatma cihazı kullanılarak hazırlanmaktadır.

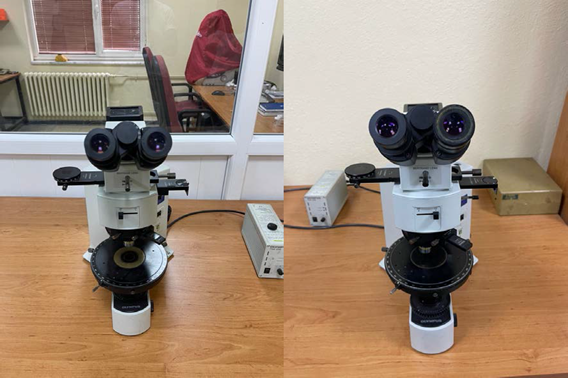

İnce ve parlak kesit incelemelerinde kullanılan Leica DFC290 dijital kamerası ile Leica DM2500P (solda)  ve Nikon coolpix 995 dijital kamerası ile Nikon E400POL (sağda) mikroskopları.

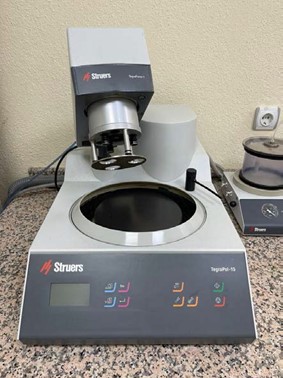

Parlatılmış kesitlerin (epoksi, reçineye monte edilmiş cevher ve kayaç örnekleri) hazırlanmasında kullanılan TegraPol-15 aşındırma/ parlatma cihazı.



Laboratuvarda bulunan makina ve techizat listesi:
Struers TegraForce-1 modülü destekli Tegrapol-15 parlatma makinası
Struers Rotopol-35 parlatma makinası

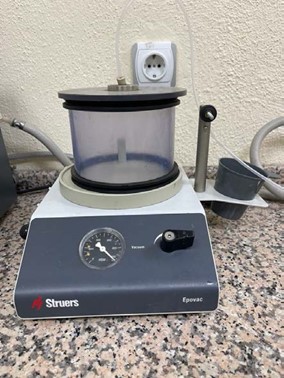

Struers Epovac vakumlama makinası

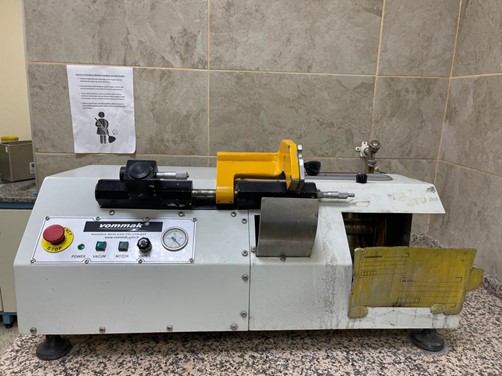

Vommak mikrometrik kesme cihazı

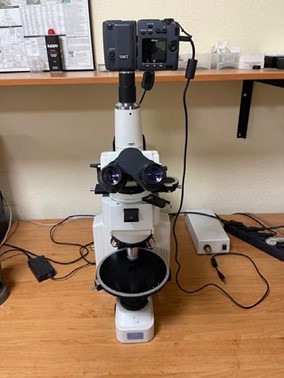

Nikon Eclipse 6400POL polarizan ve üstten aydınlatmalı mikroskop (dijital kamera destekli)

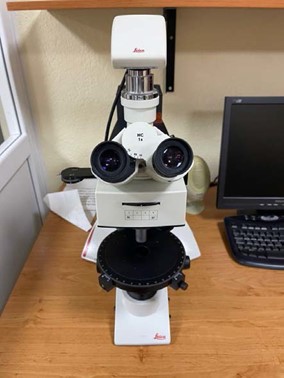

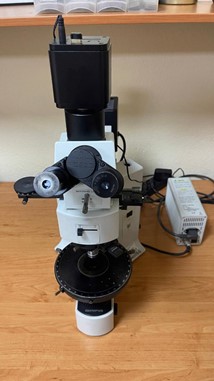

Leica DM2500P polarizan ve üstten aydınlatmalı mikroskop (dijital kamera destekli)

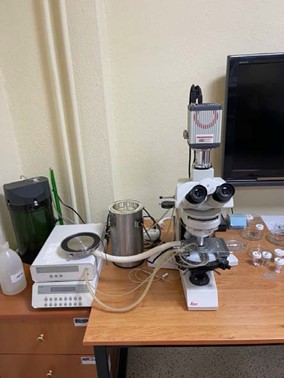

Leica DMLP polarizan mikroskop (dijital kamera destekli)-Isıtma/Soğutma Tablası monte edilmiştir.
Linkam THMS600 model ısıtma-soğutma tablası (-196°C ile +600°C aralığında)
Linkam TMS94 ısı kontrol cihazı ve Likit Nitrojen Pompası
